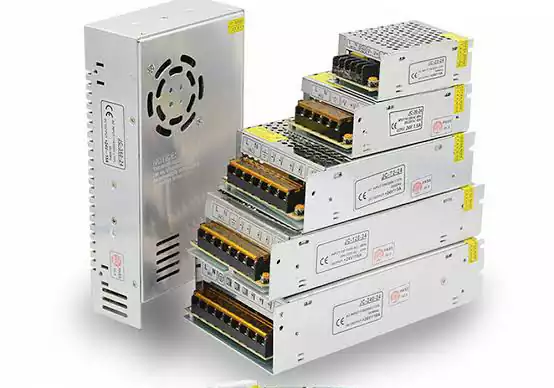

منبع تغذیه (Power Supply) یا پاور ساپلای، قطعه‌ای الکترونیکی است که انرژی الکتریکی مورد نیاز دستگاه‌ها را تأمین می‌کند. وظیفه اصلی آن تبدیل برق ورودی به ولتاژ، جریان و نوع برق مناسب برای تجهیزات الکترونیکی است.
بسیاری از دستگاه‌های الکترونیکی برای کار کردن به برق مستقیم یا DC با ولتاژ مشخص نیاز دارند؛ در حالی که برق شهری به‌صورت متناوب یا AC در اختیار مصرف‌کننده قرار می‌گیرد. منبع تغذیه با تبدیل و تنظیم برق ورودی، شرایط لازم برای عملکرد صحیح دستگاه را فراهم می‌کند.
برای مثال، دوربین‌های مداربسته معمولاً به برق ۱۲ ولت DC نیاز دارند. منبع تغذیه مناسب می‌تواند برق شهری را به ولتاژ مورد نیاز دوربین تبدیل کند تا دستگاه بدون مشکل روشن شود و کار کند.
منبع تغذیه در تجهیزات مختلفی مانند دوربین مداربسته، دستگاه DVR و NVR، سوئیچ شبکه، مودم، کامپیوتر، تجهیزات روشنایی، دستگاه‌های صنعتی و سیستم‌های الکترونیکی استفاده می‌شود.
عملکرد منبع تغذیه به نوع طراحی آن بستگی دارد؛ اما در بسیاری از منابع تغذیه مورد استفاده در تجهیزات الکترونیکی، برق ورودی AC پس از عبور از مدارهای تبدیل و تنظیم، به برق DC با ولتاژ مشخص تبدیل می‌شود.
به‌طور معمول، مراحل عملکرد یک منبع تغذیه AC به DC شامل موارد زیر است:
دریافت برق ورودی: برق از پریز یا منبع اصلی وارد دستگاه می‌شود.
تبدیل ولتاژ: مدار داخلی، ولتاژ ورودی را متناسب با نیاز دستگاه تغییر می‌دهد.
یکسو‌سازی: جریان متناوب به جریان مستقیم تبدیل می‌شود.
فیلتر کردن: نوسانات و ریپل‌های اضافی کاهش پیدا می‌کنند.
تنظیم ولتاژ: مدار تنظیم‌کننده، خروجی را در محدوده مناسب نگه می‌دارد.
تأمین برق دستگاه: انرژی الکتریکی با ولتاژ و جریان مناسب به مصرف‌کننده می‌رسد.
در منابع تغذیه سوئیچینگ، این مراحل با مدارهای الکترونیکی و کلیدزنی در فرکانس بالا انجام می‌شوند. این طراحی معمولاً باعث کاهش ابعاد و وزن و افزایش بازده در مقایسه با منابع تغذیه خطی می‌شود.
برای شناخت بهتر عملکرد منبع تغذیه، باید تفاوت دو نوع جریان الکتریکی AC و DC را بدانیم.
جریان متناوب یا Alternating Current جریانی است که جهت و مقدار آن به‌صورت دوره‌ای تغییر می‌کند. برق شهری از نوع AC است و برای تأمین انرژی بسیاری از وسایل برقی و منابع تغذیه مورد استفاده قرار می‌گیرد.
جریان مستقیم یا Direct Current جریانی است که جهت آن ثابت باقی می‌ماند. بسیاری از تجهیزات الکترونیکی مانند دوربین مداربسته، مودم، روتر و مدارهای دیجیتال برای کار کردن به برق DC با ولتاژ مشخص نیاز دارند.
به همین دلیل، منبع تغذیه در بسیاری از کاربردها برق AC شهری را به برق DC تبدیل می‌کند.
منابع تغذیه بر اساس ساختار، نوع خروجی، کاربرد و نحوه تبدیل انرژی به گروه‌های مختلفی تقسیم می‌شوند. آشنایی با این مدل‌ها به انتخاب محصول مناسب کمک می‌کند.
منبع تغذیه سوئیچینگ یکی از پرکاربردترین انواع منابع تغذیه در تجهیزات الکترونیکی است. این مدل با استفاده از مدارهای الکترونیکی و کلیدزنی در فرکانس بالا، برق ورودی را به ولتاژ مورد نیاز دستگاه تبدیل می‌کند.
منابع تغذیه سوئیچینگ معمولاً وزن و ابعاد کمتری نسبت به منابع تغذیه ترانس‌دار دارند و در بسیاری از مدل‌ها راندمان مناسبی ارائه می‌دهند.
کاربردهای منبع تغذیه سوئیچینگ:
دستگاه‌های DVR و NVR
سوئیچ و تجهیزات شبکه
مودم و روتر
تابلوهای برق و تجهیزات کنترلی
سیستم‌های روشنایی LED
تجهیزات صنعتی و الکترونیکی
منبع تغذیه خطی یا ترانس‌دار از ترانسفورماتور، مدار یکسوساز، فیلتر و در صورت نیاز مدار تنظیم ولتاژ استفاده می‌کند.
این منابع تغذیه در برخی کاربردها به دلیل ساختار ساده و ویژگی‌های الکتریکی مناسب مورد استفاده قرار می‌گیرند؛ اما معمولاً نسبت به مدل‌های سوئیچینگ سنگین‌تر و حجیم‌تر هستند و ممکن است انرژی بیشتری را به شکل گرما تلف کنند.
آداپتور یکی از انواع منابع تغذیه است که معمولاً به‌صورت یک واحد مستقل طراحی می‌شود و برق ورودی را به ولتاژ مناسب دستگاه تبدیل می‌کند.
آداپتورهای ۱۲ ولت در سیستم‌های دوربین مداربسته، مودم، روتر و تجهیزات الکترونیکی کاربرد زیادی دارند.
آداپتورها بر اساس ولتاژ، شدت جریان، نوع کانکتور، قطبیت و کیفیت ساخت با یکدیگر تفاوت دارند.
منبع تغذیه مرکزی یکی از تجهیزات پرکاربرد در سیستم‌های نظارتی است که امکان تأمین برق چند دوربین را از یک محل فراهم می‌کند.
این مدل‌ها معمولاً به شکل جعبه فلزی یا پلاستیکی طراحی می‌شوند و دارای چند خروجی مجزا برای اتصال دوربین‌ها هستند.
مزایای منبع تغذیه مرکزی:
تأمین برق چند دوربین با یک مجموعه
نظم بیشتر در سیم‌کشی
امکان مدیریت متمرکز برق دوربین‌ها
دسترسی راحت‌تر برای بررسی و عیب‌یابی
امکان استفاده از فیوزهای جداگانه در مدل‌های مجهز به حفاظت مستقل
در پروژه‌هایی که تعداد دوربین‌ها زیاد است، استفاده از منبع تغذیه مرکزی می‌تواند نسبت به استفاده از چند آداپتور مجزا راهکار منظم‌تری باشد.
UPS یا منبع تغذیه بدون وقفه، تجهیزی است که هنگام وجود برق شهری، انرژی مورد نیاز مصرف‌کننده را تأمین می‌کند و معمولاً باتری داخلی یا خارجی خود را شارژ نگه می‌دارد.
در زمان قطع برق، UPS با استفاده از انرژی ذخیره‌شده در باتری، برق مورد نیاز دستگاه‌های متصل را برای مدت مشخص فراهم می‌کند.
در سیستم‌های دوربین مداربسته، می‌توان از UPS برای پشتیبانی برق دستگاه DVR یا NVR، مانیتور، سوئیچ و تجهیزات دیگر استفاده کرد. مدت پشتیبانی به ظرفیت باتری و میزان مصرف تجهیزات بستگی دارد.
یکی از مهم‌ترین کاربردهای منبع تغذیه در حوزه تجهیزات امنیتی و نظارتی، تأمین برق دوربین‌های مداربسته است.
بسیاری از دوربین‌های آنالوگ و تحت شبکه برای عملکرد صحیح به ولتاژ DC مشخصی نیاز دارند. در بسیاری از مدل‌ها این ولتاژ ۱۲ ولت است؛ البته مقدار دقیق باید از روی مشخصات فنی دوربین بررسی شود.
منبع تغذیه وظیفه دارد برق مورد نیاز دوربین را با ولتاژ مناسب و جریان کافی تأمین کند.
منبع تغذیه ۱۲ ولت یکی از رایج‌ترین مدل‌ها در سیستم‌های نظارتی است. این منابع تغذیه برای دوربین‌هایی که ورودی ۱۲ ولت DC دارند استفاده می‌شوند.
برای انتخاب منبع تغذیه ۱۲ ولت باید به شدت جریان مورد نیاز دوربین نیز توجه کنید. برای مثال، اگر دوربین به ۱۲ ولت و جریان ۱ آمپر نیاز داشته باشد، منبع تغذیه باید بتواند این جریان را به‌صورت پایدار تأمین کند.
در پروژه‌هایی که چند دوربین مداربسته نصب می‌شوند، استفاده از منبع تغذیه مرکزی ۱۲ ولت می‌تواند انتخاب مناسبی باشد.
این منابع تغذیه با ظرفیت‌های جریان متفاوت تولید می‌شوند؛ برای مثال ۵ آمپر، ۱۰ آمپر، ۱۵ آمپر ، ۲۰ آمپر و منبع تغذیه 30 امپر.
انتخاب ظرفیت مناسب باید بر اساس مجموع مصرف دوربین‌ها، جریان راه‌اندازی، طول کابل‌ها و حاشیه اطمینان انجام شود.
یکی از مهم‌ترین نکات هنگام خرید منبع تغذیه دوربین مداربسته، انتخاب شدت جریان مناسب است.
برای محاسبه جریان مورد نیاز، باید مصرف تمام دوربین‌هایی که قرار است به منبع تغذیه متصل شوند را با یکدیگر جمع کنید.
برای مثال، اگر یک سیستم دارای ۸ دوربین باشد و هر دوربین حداکثر ۱ آمپر جریان مصرف کند، مجموع جریان مورد نیاز برابر با ۸ آمپر خواهد بود.
در چنین شرایطی بهتر است منبع تغذیه‌ای با ظرفیت بالاتر از مصرف محاسبه‌شده انتخاب شود تا در زمان افزایش مصرف یا شرایط کاری سنگین، منبع تحت فشار قرار نگیرد.
مثال محاسبه برای سیستم ۸ دوربین:
| تعداد دوربین | مصرف هر دوربین | جریان کل |
|---|---|---|
| ۴ دوربین | ۱ آمپر | ۴ آمپر |
| ۶ دوربین | ۱ آمپر | ۶ آمپر |
| ۸ دوربین | ۱ آمپر | ۸ آمپر |
| ۱۰ دوربین | ۱ آمپر | ۱۰ آمپر |
| ۱۶ دوربین | ۱ آمپر | ۱۶ آمپر |
این جدول یک مثال محاسباتی است. مصرف واقعی هر دوربین را باید از مشخصات فنی آن بررسی کرد؛ زیرا دوربین‌های وارملایت، دید در شب، موتورایز و گردان ممکن است مصرف متفاوتی داشته باشند.
برای خرید منبع تغذیه باید سه مشخصه مهم ولتاژ، جریان و توان را بشناسید.
ولتاژ با واحد ولت (V) اندازه‌گیری می‌شود و نشان‌دهنده اختلاف پتانسیل الکتریکی است.
برای مثال، اگر دستگاهی به برق ۱۲ ولت DC نیاز داشته باشد، باید از منبع تغذیه با خروجی ۱۲ ولت مناسب استفاده کنید.
ولتاژ خروجی باید با نیاز دستگاه سازگار باشد. استفاده از ولتاژ نامناسب می‌تواند باعث اختلال در عملکرد یا آسیب به تجهیزات شود.
شدت جریان با واحد آمپر (A) اندازه‌گیری می‌شود و میزان جریان الکتریکی قابل تأمین را نشان می‌دهد.
اگر دستگاه به ۱ آمپر جریان نیاز داشته باشد، منبع تغذیه‌ای با ظرفیت ۲ آمپر نیز می‌تواند مناسب باشد؛ به شرط آنکه ولتاژ و سایر مشخصات خروجی با دستگاه سازگار باشند.
بالاتر بودن ظرفیت آمپر منبع تغذیه به این معنی نیست که دستگاه الزاماً تمام آن جریان را دریافت می‌کند؛ دستگاه متناسب با نیاز خود جریان می‌کشد.
توان الکتریکی با واحد وات (W) اندازه‌گیری می‌شود و از حاصل‌ضرب ولتاژ در جریان به دست می‌آید.
فرمول محاسبه:
توان (وات) = ولتاژ (ولت) × جریان (آمپر)
برای مثال، یک منبع تغذیه ۱۲ ولت ۱۰ آمپر، در حالت نامی دارای توان خروجی ۱۲۰ وات است.
آداپتور و منبع تغذیه سوئیچینگ از نظر عملکرد می‌توانند مشابه باشند؛ اما از نظر شکل ظاهری، طراحی و کاربرد تفاوت‌هایی دارند.
| ویژگی | آداپتور | منبع تغذیه سوئیچینگ |
|---|---|---|
| شکل ظاهری | معمولاً بدنه کوچک و بسته | مدل‌های مختلف مانند فلزی، پلاستیکی و آداپتوری |
| نصب | معمولاً اتصال مستقیم یا کابلی | بسته به مدل، نصب داخلی یا خارجی |
| کاربرد | دستگاه‌های مستقل و کم‌مصرف | تجهیزات الکترونیکی و سیستم‌های مختلف |
| ظرفیت جریان | متنوع | متنوع و در مدل‌های پرقدرت نیز موجود |
| نوع اتصال | معمولاً فیش خروجی | ترمینال یا کانکتورهای مختلف |
نکته مهم این است که آداپتور می‌تواند خودش از نوع سوئیچینگ باشد. بنابراین این دو عنوان همیشه در مقابل یکدیگر قرار نمی‌گیرند.
تفاوت اصلی این دو منبع تغذیه در ولتاژ خروجی آن‌هاست.
منبع تغذیه ۱۲ ولت برای دستگاه‌هایی طراحی شده است که به ولتاژ ۱۲ ولت نیاز دارند. در مقابل، منبع تغذیه ۲۴ ولت برای تجهیزاتی مناسب است که ورودی ۲۴ ولت دارند.
این دو ولتاژ قابل جایگزینی با یکدیگر نیستند؛ مگر اینکه دستگاه به‌طور مشخص از هر دو ولتاژ پشتیبانی کند.
پیش از خرید، ولتاژ ورودی دستگاه و نوع جریان مورد نیاز آن را بررسی کنید. ۲۴ ولت AC با ۲۴ ولت DC نیز متفاوت است و نباید آن‌ها را یکسان در نظر گرفت.
برای خرید منبع تغذیه مناسب، لازم است مشخصات فنی دستگاه مصرف‌کننده را بررسی کنید. انتخاب اشتباه می‌تواند باعث روشن نشدن دستگاه، ناپایداری عملکرد یا آسیب به تجهیزات شود.
اولین نکته، انتخاب ولتاژ صحیح است. اگر دستگاه به ۱۲ ولت DC نیاز دارد، منبع تغذیه نیز باید خروجی ۱۲ ولت DC سازگار داشته باشد.
ظرفیت جریان منبع تغذیه باید متناسب با مصرف دستگاه باشد. برای سیستم‌های چند دوربینه نیز باید مجموع جریان مصرفی تمام دوربین‌ها محاسبه شود.
یک منبع تغذیه مناسب باید بتواند در شرایط کاری عادی، ولتاژ خروجی را در محدوده مشخص نگه دارد. نوسان زیاد ولتاژ می‌تواند روی عملکرد تجهیزات حساس تأثیر منفی بگذارد.
وجود حفاظت در برابر اتصال کوتاه، اضافه‌بار، اضافه‌ولتاژ و افزایش دما در منابع تغذیه اهمیت دارد. نوع و تعداد حفاظت‌ها به طراحی و مدل محصول بستگی دارد.
در منابع تغذیه‌ای که به‌صورت مداوم کار می‌کنند، کیفیت بدنه، تهویه و دفع حرارت اهمیت زیادی دارد. منبع تغذیه باید در محیطی با تهویه مناسب و مطابق دستورالعمل سازنده نصب شود.
پیش از خرید بررسی کنید که منبع تغذیه دارای خروجی مناسب برای اتصال به دستگاه باشد. برخی مدل‌ها دارای ترمینال پیچی هستند و برخی دیگر با فیش یا سوکت به دستگاه متصل می‌شوند.
خرابی منبع تغذیه می‌تواند باعث ایجاد مشکلات مختلفی در تجهیزات الکترونیکی شود. برخی از نشانه‌های رایج عبارت‌اند از:
روشن نشدن دستگاه متصل
خاموش و روشن شدن مکرر دستگاه
قطع و وصل شدن تصویر دوربین مداربسته
کاهش عملکرد تجهیزات هنگام افزایش بار
داغ شدن غیرعادی منبع تغذیه
شنیدن صدای غیرطبیعی از منبع تغذیه
نوسان ولتاژ خروجی
سوختن فیوز یا فعال شدن مدارهای حفاظتی
البته این علائم همیشه به معنی خرابی منبع تغذیه نیستند و ممکن است از کابل، اتصالات، خود دستگاه یا سایر بخش‌های سیستم ناشی شوند.
برای بررسی دقیق باید ولتاژ خروجی و اتصالات توسط فرد متخصص اندازه‌گیری شوند.
قیمت منبع تغذیه با توجه به مشخصات فنی، کیفیت قطعات، ظرفیت جریان و نوع طراحی متفاوت است.
مهم‌ترین عوامل مؤثر بر قیمت عبارت‌اند از:
ولتاژ خروجی مانند ۵، ۱۲ یا ۲۴ ولت
شدت جریان خروجی مانند ۲، ۵، ۱۰ یا ۲۰ آمپر
توان خروجی بر حسب وات
نوع منبع تغذیه؛ سوئیچینگ، خطی یا آداپتوری
کیفیت قطعات و پایداری ولتاژ
وجود مدارهای حفاظتی
نوع بدنه و سیستم خنک‌کننده
برند و کیفیت ساخت محصول
هنگام مقایسه قیمت‌ها بهتر است فقط به عدد آمپر درج‌شده روی محصول توجه نکنید؛ کیفیت واقعی خروجی و توانایی تأمین جریان در شرایط کاری نیز اهمیت دارد.
اگر برای سیستم دوربین مداربسته، دستگاه DVR و NVR یا تجهیزات شبکه به منبع تغذیه نیاز دارید، انتخاب محصول متناسب با ولتاژ و جریان مصرفی اهمیت زیادی دارد.
در ایمن کالا می‌توانید متناسب با نوع تجهیزات و نیاز پروژه، منبع تغذیه و تجهیزات تأمین برق مورد نیاز خود را بررسی و انتخاب کنید.
پیش از خرید، مشخصات فنی دستگاه مصرف‌کننده، ولتاژ ورودی، شدت جریان مورد نیاز و نوع اتصال را بررسی کنید تا محصولی سازگار با تجهیزات خود تهیه کنید.
منبع تغذیه انرژی الکتریکی ورودی را به شکل و مشخصات مورد نیاز دستگاه تبدیل یا تنظیم می‌کند و برق مورد نیاز تجهیزات الکترونیکی را تأمین می‌کند.
منبع تغذیه ۱۲ ولت دستگاهی است که ولتاژ خروجی آن ۱۲ ولت است. این مدل در بسیاری از دوربین‌های مداربسته، مودم‌ها و تجهیزات الکترونیکی کاربرد دارد.
بله، در صورتی که ولتاژ، نوع جریان، قطبیت و سایر مشخصات خروجی با دستگاه سازگار باشند، می‌توان از منبع تغذیه‌ای با ظرفیت جریان بالاتر استفاده کرد.
باید مصرف واقعی هر دوربین را بررسی و جریان مورد نیاز همه دوربین‌ها را جمع کنید. سپس منبع تغذیه‌ای با ظرفیت مناسب و حاشیه اطمینان انتخاب کنید. برای مثال، اگر هر دوربین حداکثر ۱ آمپر مصرف داشته باشد، مجموع مصرف ۸ دوربین ۸ آمپر خواهد بود.
برای بسیاری از کاربردهای امروزی، منبع تغذیه سوئیچینگ به دلیل وزن کمتر، ابعاد کوچک‌تر و بازده مناسب انتخاب رایجی است؛ اما انتخاب نهایی به نوع دستگاه، کیفیت مورد نیاز و شرایط کاری بستگی دارد.
بله. اگر منبع تغذیه نتواند ولتاژ و جریان کافی را تأمین کند، ممکن است دوربین خاموش شود یا تصویر آن قطع و وصل شود. البته کابل و اتصالات نیز باید بررسی شوند.
آداپتور نوعی منبع تغذیه مستقل است که معمولاً به شکل یک واحد کوچک و آماده استفاده تولید می‌شود. منبع تغذیه عنوان گسترده‌تری دارد و شامل مدل‌های آداپتوری، سوئیچینگ، خطی و سایر ساختارها می‌شود.
بله. منبع تغذیه مرکزی برای تأمین برق چند دوربین از یک محل کاربرد دارد و می‌تواند مدیریت سیم‌کشی و عیب‌یابی سیستم را آسان‌تر کند؛ به شرط آنکه ظرفیت جریان و حفاظت خروجی‌ها متناسب با پروژه انتخاب شده باشد.
منبع تغذیه یکی از اجزای ضروری در بسیاری از سیستم‌های الکترونیکی و تجهیزات امنیتی است که وظیفه تأمین برق مناسب و پایدار را بر عهده دارد. این تجهیزات در مدل‌های مختلفی مانند آداپتور، منبع تغذیه سوئیچینگ، ترانس‌دار، مرکزی و UPS تولید می‌شوند.
برای انتخاب منبع تغذیه مناسب باید ولتاژ، شدت جریان، توان، کیفیت خروجی و سیستم‌های حفاظتی را بررسی کنید. در سیستم‌های دوربین مداربسته نیز انتخاب منبع تغذیه استاندارد و متناسب با تعداد و مصرف دوربین‌ها نقش مهمی در پایداری عملکرد تجهیزات دارد.
