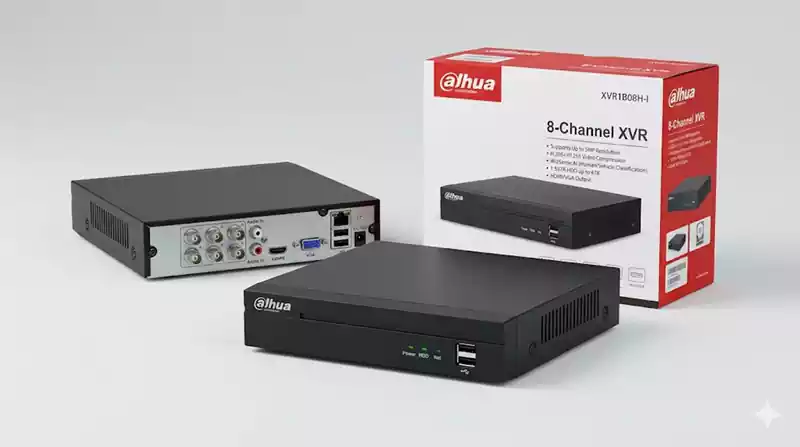

دستگاه XVR یکی از تجهیزات مهم در سیستم‌های نظارت تصویری است که برای دریافت، پردازش و ضبط تصاویر دوربین‌های مداربسته مورد استفاده قرار می‌گیرد. این دستگاه به دلیل پشتیبانی از چند فناوری تصویری، انعطاف‌پذیری بیشتری نسبت به بسیاری از دستگاه‌های DVR معمولی دارد و در پروژه‌های مختلف مسکونی، تجاری و صنعتی کاربرد پیدا کرده است.
اگر قصد خرید دستگاه ضبط دوربین مداربسته را دارید، احتمالاً با مدل‌هایی مواجه شده‌اید که عنوان XVR روی آن‌ها درج شده است. اما XVR دقیقاً چیست؟ چه دوربین‌هایی به آن متصل می‌شوند؟ آیا می‌توان دوربین AHD و IP را هم‌زمان به آن وصل کرد؟ تفاوت دستگاه XVR با DVR و NVR در چیست؟
در این مقاله با ویژگی‌ها، کاربردها و نکات مهم خرید دستگاه XVR آشنا می‌شوید.
XVR مخفف عبارت Extended Video Recorder است و به دستگاه ضبط تصاویر دوربین مداربسته با قابلیت پشتیبانی از چند فناوری تصویری گفته می‌شود.
این دستگاه برای دریافت و ضبط تصاویر دوربین‌های آنالوگ HD طراحی شده است و بسته به مدل، می‌تواند از فناوری‌های مختلفی مانند AHD، HD-TVI، HD-CVI و CVBS پشتیبانی کند.
برخی مدل‌های XVR علاوه بر دوربین‌های آنالوگ، امکان اتصال دوربین‌های تحت شبکه یا IP را نیز دارند. همین ویژگی باعث شده است این دستگاه برای پروژه‌هایی که از ترکیب چند فناوری دوربین استفاده می‌کنند، کاربردی باشد.
در سیستم XVR، دوربین‌ها معمولاً از طریق کابل کواکسیال و سوکت BNC به دستگاه متصل می‌شوند. دستگاه تصاویر را دریافت و پردازش می‌کند و پس از انجام تنظیمات ضبط، آن‌ها را روی هارد دیسک ذخیره می‌کند.
عملکرد دستگاه XVR به این صورت است که تصاویر دوربین‌های متصل را دریافت کرده و پس از پردازش، روی حافظه ذخیره می‌کند.
در یک سیستم معمولی XVR، مراحل کار به شکل زیر است:
۱. دوربین مداربسته تصاویر محیط را ثبت می‌کند.
۲. تصاویر از طریق کابل کواکسیال به دستگاه XVR منتقل می‌شوند.
۳. دستگاه تصاویر را دریافت و پردازش می‌کند.
۴. تصاویر بر اساس تنظیمات انجام‌شده ضبط می‌شوند.
۵. اطلاعات روی هارد دیسک ذخیره می‌شوند.
۶. کاربر می‌تواند تصاویر زنده یا فیلم‌های ضبط‌شده را از طریق مانیتور، نرم‌افزار موبایل یا کامپیوتر مشاهده کند.
در مدل‌هایی که از دوربین IP پشتیبانی می‌کنند، دریافت تصویر از طریق شبکه نیز انجام می‌شود.
یکی از مهم‌ترین ویژگی‌های دستگاه XVR، پشتیبانی از چند فناوری تصویری است. البته نوع فناوری‌های قابل پشتیبانی به برند و مدل دستگاه بستگی دارد.
AHD یکی از فناوری‌های رایج در دوربین‌های آنالوگ HD است. این دوربین‌ها تصاویر را از طریق کابل کواکسیال به دستگاه ضبط منتقل می‌کنند.
دستگاه XVR سازگار با AHD می‌تواند تصاویر این دوربین‌ها را دریافت و ضبط کند.
فناوری HD-TVI برای انتقال تصاویر با وضوح بالا از طریق کابل کواکسیال استفاده می‌شود.
این فناوری در برخی محصولات دوربین مداربسته کاربرد دارد و بسیاری از دستگاه‌های XVR از آن پشتیبانی می‌کنند.
HD-CVI نیز فناوری دیگری برای انتقال تصاویر دوربین مداربسته از طریق کابل کواکسیال است.
اگر دستگاه XVR از این فناوری پشتیبانی کند، امکان اتصال دوربین‌های سازگار با آن وجود دارد.
CVBS همان فناوری تصویر آنالوگ قدیمی است که در برخی دوربین‌های مداربسته قدیمی استفاده می‌شود.
بسیاری از دستگاه‌های چندفناوری از این استاندارد نیز پشتیبانی می‌کنند؛ با این حال باید مشخصات دستگاه بررسی شود.
برخی مدل‌های XVR امکان اتصال دوربین‌های تحت شبکه را دارند. این دوربین‌ها تصاویر را از طریق شبکه ارسال می‌کنند و معمولاً با کابل شبکه به سوئیچ یا تجهیزات شبکه متصل می‌شوند.
نکته مهم این است که قابلیت اتصال دوربین IP در همه مدل‌های XVR یکسان نیست. تعداد کانال‌های IP، حداکثر وضوح تصویر و پهنای باند ورودی باید پیش از خرید بررسی شوند.
مهم‌ترین ویژگی XVR امکان استفاده از چند فناوری دوربین مداربسته است. این موضوع به کاربر اجازه می‌دهد در صورت سازگاری دستگاه، دوربین‌های متفاوتی را در یک سیستم مدیریت کند.
اگر در یک ساختمان از دوربین‌های قدیمی استفاده می‌کنید و قصد دارید بخشی از سیستم را ارتقا دهید، دستگاه XVR می‌تواند گزینه‌ای برای مدیریت دوربین‌های سازگار موجود و تجهیزات جدید باشد.
دستگاه XVR تصاویر دوربین‌ها را روی هارد دیسک ذخیره می‌کند. ظرفیت هارد و تعداد هاردهای قابل پشتیبانی به مدل دستگاه بستگی دارد.
بسیاری از دستگاه‌های XVR امکان اتصال به شبکه و مشاهده تصاویر از طریق تلفن همراه یا کامپیوتر را دارند.
برای استفاده از این قابلیت باید تنظیمات شبکه، نرم‌افزار سازگار و امکانات انتقال تصویر دستگاه بررسی شوند.
در بسیاری از مدل‌ها می‌توان زمان ضبط تصاویر را تنظیم کرد؛ برای مثال، ضبط مداوم، ضبط در ساعات مشخص یا ضبط هنگام تشخیص حرکت.
برخی مدل‌های جدید XVR از قابلیت‌های هوشمندی مانند تشخیص انسان، تشخیص خودرو یا امکانات تحلیلی دیگر پشتیبانی می‌کنند.
وجود این امکانات به مدل دستگاه، فناوری دوربین و شرایط عملکرد قابلیت موردنظر بستگی دارد.
دستگاه‌های XVR با ظرفیت‌های مختلف تولید می‌شوند. تعداد کانال نشان می‌دهد دستگاه چند ورودی دوربین را می‌تواند مدیریت کند؛ البته در مدل‌های ترکیبی ممکن است تعداد کانال‌های آنالوگ و IP محدودیت‌های متفاوتی داشته باشند.
| نوع دستگاه | تعداد کانال | کاربرد معمول |
|---|---|---|
| XVR چهار کانال | ۴ دوربین | خانه و مغازه کوچک |
| XVR هشت کانال | ۸ دوربین | فروشگاه و ساختمان مسکونی |
| XVR شانزده کانال | ۱۶ دوربین | مجتمع و مجموعه تجاری |
| XVR سی‌ودو کانال | ۳۲ دوربین | پروژه‌های بزرگ‌تر |
برای انتخاب تعداد کانال، علاوه بر تعداد دوربین‌های فعلی، تعداد دوربین‌هایی را که ممکن است در آینده اضافه کنید نیز در نظر بگیرید.
DVR معمولاً برای دریافت تصاویر دوربین‌های آنالوگ HD با فناوری‌های مشخص طراحی شده است؛ اما XVR معمولاً از چند فناوری تصویری مختلف پشتیبانی می‌کند.
برای مثال، یک DVR ممکن است فقط از AHD پشتیبانی کند، در حالی که یک XVR سازگار می‌تواند دوربین‌های AHD، TVI، CVI و CVBS را نیز مدیریت کند.
البته برخی DVRها نیز از چند فناوری پشتیبانی می‌کنند؛ بنابراین هنگام خرید باید مشخصات فنی واقعی دستگاه را بررسی کنید، نه اینکه فقط به نام محصول اکتفا کنید.
تفاوت اصلی این دو دستگاه در نوع دوربین و روش انتقال تصویر است.
XVR بیشتر برای دوربین‌های آنالوگ HD با کابل کواکسیال استفاده می‌شود و برخی مدل‌های آن از دوربین IP نیز پشتیبانی می‌کنند.
اما NVR برای دوربین‌های تحت شبکه طراحی شده است. در سیستم NVR، تصاویر از طریق شبکه و کابل اترنت منتقل می‌شوند.
در سیستم‌های NVR دارای پورت PoE، می‌توان برق و اطلاعات تصویر را از طریق یک کابل شبکه به دوربین منتقل کرد.
خیر. برای ضبط تصاویر دوربین‌ها روی هارد دیسک، اتصال دستگاه XVR به اینترنت الزامی نیست.
دستگاه می‌تواند در یک شبکه محلی یا حتی بدون اتصال به اینترنت، تصاویر را دریافت و ذخیره کند.
اما اگر قصد دارید تصاویر دوربین‌ها را خارج از محل نصب و از طریق تلفن همراه مشاهده کنید، باید دستگاه را به شبکه متصل کرده و تنظیمات انتقال تصویر را انجام دهید.
بله، دستگاه XVR می‌تواند بدون هارد نیز روشن شود و در بسیاری از مدل‌ها تصاویر زنده دوربین‌ها را نمایش دهد.
اما برای ذخیره فیلم‌ها و بازبینی تصاویر گذشته، به هارد دیسک نیاز دارید.
بهتر است از هارد مناسب سیستم‌های نظارت تصویری استفاده کنید؛ زیرا این هاردها برای کارکرد طولانی‌مدت و ضبط مداوم طراحی شده‌اند.
مدت زمان نگهداری تصاویر به عوامل مختلفی بستگی دارد:
تعداد دوربین‌های متصل
وضوح تصویر دوربین‌ها
نرخ فریم ضبط
نوع فشرده‌سازی تصویر
ظرفیت هارد دیسک
ضبط مداوم یا ضبط هنگام حرکت
برای مثال، یک سیستم ۸ دوربینه با هارد ۲ ترابایت ممکن است بسته به تنظیمات ضبط، مدت زمان متفاوتی از تصاویر را نگهداری کند.
بنابراین نمی‌توان بدون دانستن مشخصات سیستم، مدت زمان دقیقی برای نگهداری تصاویر اعلام کرد.
برای انتخاب دستگاه مناسب، بهتر است پیش از خرید مشخصات دوربین‌ها و نیاز پروژه را بررسی کنید.
اگر قصد نصب ۶ دوربین دارید، دستگاه ۸ کانال می‌تواند انتخاب مناسبی باشد. اگر احتمال می‌دهید در آینده دوربین‌های بیشتری نصب کنید، ظرفیت بالاتری در نظر بگیرید.
مطمئن شوید دستگاه از فناوری دوربین‌های فعلی شما پشتیبانی می‌کند. برای مثال، اگر دوربین‌های شما AHD هستند، دستگاه باید از AHD پشتیبانی کند.
حداکثر وضوح تصویر قابل پشتیبانی دستگاه را بررسی کنید. اگر از دوربین ۵ مگاپیکسل استفاده می‌کنید، دستگاه باید امکان دریافت و ضبط تصویر با وضوح موردنظر را داشته باشد.
اگر قصد اتصال دوربین IP دارید، تعداد کانال‌های IP قابل پشتیبانی را بررسی کنید. تعداد کانال‌های آنالوگ لزوماً برابر با تعداد دوربین‌های IP قابل اتصال نیست.
در مدل‌هایی که از دوربین IP پشتیبانی می‌کنند، پهنای باند ورودی اهمیت زیادی دارد. این مقدار باید با مجموع نرخ انتقال تصاویر دوربین‌های متصل تناسب داشته باشد.
بررسی کنید دستگاه از چه ظرفیت هاردی پشتیبانی می‌کند و چند جایگاه نصب هارد دارد.
اگر مشاهده تصاویر از راه دور برای شما اهمیت دارد، قابلیت انتقال تصویر و نرم‌افزار سازگار با دستگاه را بررسی کنید.
دستگاه ضبط یکی از مهم‌ترین بخش‌های سیستم امنیتی است. خرید دستگاه با گارانتی معتبر و خدمات پشتیبانی مناسب می‌تواند در زمان بروز مشکل اهمیت زیادی داشته باشد.
به دلیل انعطاف‌پذیری در پشتیبانی از فناوری‌های تصویری، دستگاه XVR در پروژه‌های مختلفی قابل استفاده است.
در خانه و آپارتمان می‌توان از XVR برای مدیریت دوربین‌های ورودی، پارکینگ، راه‌پله، حیاط و مشاعات استفاده کرد؛ به شرط آنکه دستگاه با نوع دوربین‌ها سازگار باشد.
در فروشگاه‌ها، دستگاه XVR می‌تواند تصاویر دوربین‌های ورودی، صندوق، قفسه‌ها و انبار را ضبط کند.
در دفاتر اداری می‌توان از این دستگاه برای نظارت بر ورودی، اتاق‌ها، راهروها و بخش‌های مختلف استفاده کرد.
در کارگاه‌ها و انبارها، دستگاه XVR امکان ضبط تصاویر دوربین‌های محوطه، ورودی، محل نگهداری کالا و بخش‌های کاری را فراهم می‌کند.
قیمت دستگاه XVR به برند، تعداد کانال، وضوح تصویر قابل پشتیبانی، امکانات هوشمند و ظرفیت ذخیره‌سازی بستگی دارد.
مهم‌ترین عوامل مؤثر بر قیمت عبارت‌اند از:
| عامل | تأثیر بر قیمت |
|---|---|
| تعداد کانال | افزایش ظرفیت معمولاً باعث افزایش قیمت می‌شود |
| کیفیت ضبط | پشتیبانی از وضوح بالاتر می‌تواند قیمت را افزایش دهد |
| پشتیبانی از دوربین IP | امکانات و ظرفیت IP روی قیمت اثرگذار است |
| قابلیت‌های هوشمند | امکانات تحلیلی پیشرفته‌تر می‌توانند قیمت را افزایش دهند |
| تعداد هارد | پشتیبانی از چند هارد روی قیمت تأثیر دارد |
| برند و گارانتی | بر قیمت و خدمات پس از فروش مؤثر است |
هنگام مقایسه قیمت‌ها، تنها به تعداد کانال توجه نکنید. دو دستگاه XVR هشت کانال ممکن است از نظر وضوح ضبط، پهنای باند، امکانات هوشمند و ظرفیت ذخیره‌سازی تفاوت زیادی داشته باشند.
دستگاه XVR برای افرادی مناسب است که به دستگاه ضبطی با قابلیت پشتیبانی از چند فناوری تصویری نیاز دارند. این دستگاه می‌تواند در پروژه‌هایی که از دوربین‌های AHD، TVI، CVI و سایر فناوری‌های سازگار استفاده می‌کنند، کاربرد داشته باشد.
همچنین بعضی مدل‌های XVR امکان اتصال دوربین IP را فراهم می‌کنند و می‌توانند برای ارتقای تدریجی سیستم نظارتی مورد استفاده قرار بگیرند.
برای خرید دستگاه مناسب، ابتدا نوع دوربین‌ها، تعداد کانال موردنیاز، وضوح تصویر، ظرفیت هارد و امکانات مورد انتظار را مشخص کنید. سپس دستگاهی را انتخاب کنید که با تجهیزات فعلی و نیازهای آینده پروژه سازگار باشد.
XVR مخفف Extended Video Recorder است و به دستگاه ضبط چندفناوری دوربین مداربسته گفته می‌شود.
بله، بسیاری از دستگاه‌های XVR از دوربین AHD پشتیبانی می‌کنند؛ اما باید وضوح تصویر و سازگاری مدل دستگاه بررسی شود.
برخی مدل‌های XVR امکان اتصال دوربین IP را دارند. تعداد دوربین‌های قابل اتصال و حداکثر وضوح تصویر به مشخصات دستگاه بستگی دارد.
خیر. XVR معمولاً از چند فناوری تصویری پشتیبانی می‌کند، در حالی که DVR ممکن است محدودیت بیشتری در فناوری‌های قابل پشتیبانی داشته باشد.
برای ضبط تصاویر روی هارد، اینترنت لازم نیست؛ اما برای مشاهده تصاویر از راه دور باید دستگاه به شبکه متصل شود و تنظیمات انتقال تصویر انجام گیرد.
بله. دستگاه می‌تواند بدون دوربین نیز روشن شود؛ اما برای دریافت و ضبط تصاویر باید دوربین سازگار به آن متصل باشد.
مدل‌های مختلف XVR معمولاً در ظرفیت‌های ۴، ۸، ۱۶ و ۳۲ کانال عرضه می‌شوند. تعداد دوربین‌های IP قابل پشتیبانی نیز ممکن است محدودیت جداگانه‌ای داشته باشد.
