عیب یابی و دلایل قطعی دوربین مداربسته

عیب یابی و دلایل قطعی دوربین مداربسته های آنالوگ AHD-HDCVI-HDTVI و DVR-XVR

قطع شدن تصویر دوربین مدار بسته HD یکی از رایج‌ترین مشکلات سیستم‌های نظارتی است. دوربین‌های HDCVI، AHD، HDTVI و CVBS برخلاف دوربین‌های IP از طریق کابل کواکسیال یا کابل ترکیبی و فیش BNC به DVR یا XVR متصل می‌شوند؛ بنابراین مشکلاتی مانند خرابی کابل، شل شدن BNC، افت ولتاژ، خرابی آداپتور، نویز، انتخاب اشتباه نوع سیگنال و خرابی پورت DVR می‌توانند باعث قطع شدن تصویر شوند.

گاهی مشکل به صورت Video Loss نمایش داده می‌شود، گاهی تصویر سیاه است، گاهی تصویر قطع و وصل می‌شود و در بعضی موارد دوربین در روز سالم است اما شب که LEDهای مادون قرمز فعال می‌شوند، تصویر از بین می‌رود.

برای عیب‌یابی اصولی نباید بلافاصله دوربین یا DVR را تعویض کرد. بهتر است عیب‌یابی از ساده‌ترین قسمت‌ها یعنی برق، فیش، کابل و پورت شروع شود و سپس سراغ تنظیمات DVR و خود دوربین برویم.



دلایل اصلی قطعی دوربین مداربسته HD

مهم‌ترین دلایل قطع شدن تصویر دوربین‌های HD عبارت‌اند از:

✔️ قطع شدن برق دوربین

✔️ خرابی آداپتور یا منبع تغذیه

✔️ افت ولتاژ در مسیر کابل

✔️ خرابی کابل کواکسیال

✔️ خرابی کابل ترکیبی

✔️ شل شدن یا خرابی فیش BNC

✔️ اتصال مغزی کابل به شیلد

✔️ خرابی پورت BNC روی DVR

✔️ انتخاب اشتباه نوع سیگنال

✔️ ناسازگاری دوربین و DVR

✔️ طول بیش از حد کابل

✔️ کیفیت پایین کابل

✔️ وجود نویز و تداخل الکتریکی

✔️ خرابی برد دوربین

✔️ خرابی سنسور تصویر

✔️ خرابی DVR

✔️ تنظیمات اشتباه تصویر

✔️ فعال بودن Privacy Mask یا حالت‌های نمایش خاص

✔️ مشکل Firmware

در راهنمای عیب‌یابی داهوا نیز برای نبود تصویر دوربین Analog/HDCVI، بررسی منبع تغذیه، کابل کواکسیال و BNC، پورت DVR، طول کابل و سازگاری سیگنال توصیه شده است.



عیب یابی دوربین HD که تصویر ندارد

اگر یک دوربین HD تصویر ندارد، ابتدا مشخص کنید آیا فقط همان دوربین مشکل دارد یا چند دوربین همزمان قطع شده‌اند.

اگر فقط یک دوربین تصویر ندارد، احتمال مشکل در برق، کابل، BNC، پورت DVR یا خود دوربین بیشتر است.

اگر تمام دوربین‌ها قطع شده‌اند، باید منبع تغذیه، DVR، برق ورودی، نمایشگر و تجهیزات مشترک بررسی شوند.

بهترین روش این است که عیب‌یابی را به ترتیب زیر انجام دهید:

برق ← کابل ← BNC ← پورت DVR ← تنظیمات ← دوربین



بررسی برق دوربین HD

اولین مرحله در عیب‌یابی، بررسی برق دوربین است.

بیشتر دوربین‌های HD رایج با برق 12V DC کار می‌کنند. اگر ولتاژ به دوربین نرسد، تصویر نیز از بین خواهد رفت.

موارد زیر را بررسی کنید:

✔️ آداپتور دوربین

✔️ منبع تغذیه مرکزی

✔️ کابل برق

✔️ فیش DC

✔️ ترمینال منبع تغذیه

✔️ اتصالات مثبت و منفی

✔️ افت ولتاژ در مسیر

✔️ فیوز یا محافظ برق

یکی از بهترین روش‌ها این است که دوربین را با یک آداپتور سالم و مناسب، مستقیماً تست کنید.

اگر دوربین با منبع جدید تصویر داد، مشکل از منبع تغذیه قبلی است.

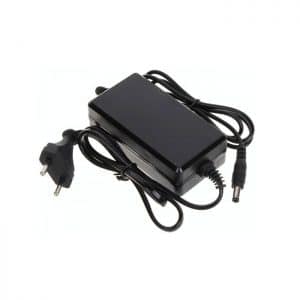

خرابی آداپتور دوربین

خرابی آداپتور یکی از دلایل متداول قطع شدن دوربین است.

گاهی آداپتور کاملاً خراب نیست، اما توان کافی برای دوربین ندارد یا هنگام افزایش مصرف دوربین دچار افت ولتاژ می‌شود.

این مشکل ممکن است در شب بیشتر دیده شود؛ زیرا با فعال شدن IR، مصرف برق دوربین افزایش پیدا می‌کند.

علائم خرابی یا ضعیف بودن آداپتور:

✔️ دوربین در روز تصویر دارد.

✔️ شب تصویر قطع می‌شود.

✔️ تصویر مرتب قطع و وصل می‌شود.

✔️ LEDهای IR به درستی فعال نمی‌شوند.

✔️ ولتاژ خروجی آداپتور افت می‌کند.

✔️ دوربین بعد از مدتی کار کردن خاموش می‌شود.

برای اطمینان، دوربین را با یک آداپتور سالم و دارای ولتاژ و آمپراژ مناسب تست کنید.

افت ولتاژ در مسیر کابل برق

حتی اگر آداپتور سالم باشد، ممکن است ولتاژ در مسیر انتقال برق افت کند.

این مشکل در مسیرهای طولانی بیشتر دیده می‌شود.

مثلاً اگر دوربین در فاصله زیادی از منبع تغذیه قرار داشته باشد، مقاومت کابل می‌تواند باعث افت ولتاژ در انتهای مسیر شود.

نتیجه ممکن است این باشد:

منبع 12 ولت → کابل طولانی → افت ولتاژ → دوربین با ولتاژ ناکافی → قطع تصویر

برای تشخیص، ولتاژ را بهتر است نزدیک خود دوربین و در شرایط کاری اندازه‌گیری کنید، نه فقط خروجی آداپتور.

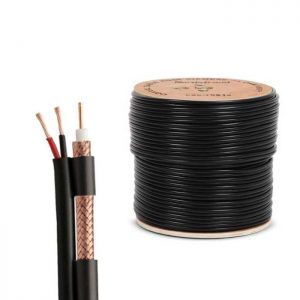

خرابی کابل کواکسیال

کابل کواکسیال وظیفه انتقال سیگنال تصویر از دوربین به DVR را دارد.

خرابی کابل می‌تواند باعث:

✔️ قطع کامل تصویر

✔️ قطع و وصل شدن تصویر

✔️ نویز

✔️ خطوط روی تصویر

✔️ تصویر برفکی

✔️ افت کیفیت

✔️ تغییر رنگ

✔️ سیگنال ضعیف

شود.

در سیستم‌های HD، کیفیت و نوع کابل اهمیت زیادی دارد. استفاده از کابل نامناسب، کابل بی‌کیفیت یا کابل آسیب‌دیده می‌تواند باعث افت سیگنال شود.

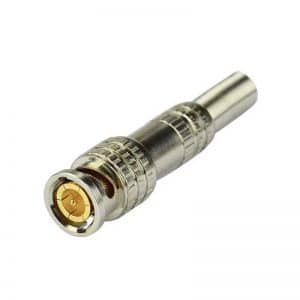

خرابی فیش BNC

یکی از رایج‌ترین دلایل Video Loss در سیستم‌های HD، خرابی یا شل بودن فیش BNC است.

اگر اتصال مغزی و شیلد درست انجام نشده باشد، سیگنال تصویر به DVR نمی‌رسد یا به صورت ناپایدار دریافت می‌شود.

موارد زیر را بررسی کنید:

✔️ شل بودن BNC

✔️ قطع شدن مغزی کابل

✔️ تماس مغزی با شیلد

✔️ پرس نامناسب فیش

✔️ زنگ‌زدگی

✔️ شکستگی فیش

✔️ کیفیت پایین BNC

اگر با حرکت دادن فیش تصویر قطع و وصل می‌شود، احتمال خرابی اتصال بسیار زیاد است.

راهنمای داهوا نیز برای نبود تصویر، بررسی اتصال کواکسیال و BNC و تست کابل سالم را توصیه می‌کند.

اتصال مغزی کابل به شیلد

یکی از خطاهای مهم هنگام سوکت‌زنی BNC، اتصال ناخواسته مغزی کابل به شیلد است.

این اتفاق می‌تواند باعث ایجاد اتصال کوتاه و از بین رفتن سیگنال تصویر شود.

برای بررسی، فیش را باز کنید و مطمئن شوید:

مغزی کابل با شیلد تماس ندارد.

اگر فیش به صورت اصولی نصب نشده است، بهتر است مجدداً پرس یا تعویض شود.



خرابی پورت DVR

گاهی دوربین و کابل کاملاً سالم هستند اما پورت BNC روی DVR مشکل دارد.

برای تشخیص، دوربین دارای مشکل را به یک کانال سالم منتقل کنید.

مثلاً:

دوربین کانال 3 → کانال 5

اگر تصویر روی کانال 5 نمایش داده شد، احتمال خرابی یا مشکل تنظیمات کانال 3 وجود دارد.

این یکی از سریع‌ترین روش‌های تشخیص خرابی پورت DVR است.

داهوا نیز در راهنمای عیب‌یابی توصیه می‌کند برای تشخیص مشکل پورت، کابل BNC را به کانال دیگری منتقل کنید.



انتخاب اشتباه نوع سیگنال

DVRها و XVRهای جدید معمولاً از چند استاندارد تصویری مانند:

✔️ HDCVI

✔️ AHD

✔️ HDTVI

✔️ CVBS

پشتیبانی می‌کنند.

اگر نوع سیگنال دوربین و تنظیمات کانال DVR با یکدیگر مطابقت نداشته باشند، ممکن است تصویر نمایش داده نشود.

در بعضی DVRها باید نوع کانال از بخش Channel Type یا تنظیمات مشابه انتخاب شود و پس از اعمال تغییرات، دستگاه Restart شود.



تفاوت HDCVI، AHD و TVI در عیب یابی

از نظر ظاهر اتصال، دوربین‌های HDCVI، AHD و TVI معمولاً از BNC استفاده می‌کنند؛ اما سیگنال آنها متفاوت است.

بنابراین اگر دوربین و DVR از استاندارد یکسان یا سازگار پشتیبانی نکنند، ممکن است تصویر ایجاد نشود.

مثلاً:

دوربین HDCVI + DVR فقط AHD

می‌تواند باعث عدم نمایش تصویر شود.

در سیستم‌های XVR چندفرمته، این مشکل کمتر است؛ زیرا بسیاری از مدل‌ها امکان تشخیص یا انتخاب چند نوع سیگنال را دارند.



قطع شدن دوربین به دلیل طول زیاد کابل

طول کابل یکی از عوامل مهم در انتقال سیگنال HD است.

هرچه مسیر طولانی‌تر شود، احتمال افت سیگنال بیشتر می‌شود.

عوامل مؤثر عبارت‌اند از:

✔️ نوع کابل

✔️ کیفیت کابل

✔️ رزولوشن دوربین

✔️ کیفیت اتصالات

✔️ نوع استاندارد HD

✔️ وجود نویز در مسیر

✔️ طول مسیر

اگر مسیر کابل بسیار طولانی باشد، ممکن است تصویر ابتدا با کیفیت مناسب نمایش داده شود اما دچار نویز، افت کیفیت یا قطعی شود.

راهنمای عیب‌یابی داهوا نیز در صورت ضعیف بودن سیگنال، بررسی طول کابل و آزمایش مسیر کوتاه‌تر را توصیه می‌کند.



استفاده از کابل بی‌کیفیت

یکی از اشتباهات رایج در نصب دوربین مداربسته، استفاده از کابل‌های نامناسب برای سیستم HD است.

کابل‌هایی با کیفیت پایین می‌توانند باعث:

✔️ افت سیگنال

✔️ نویز

✔️ خطوط تصویر

✔️ تغییر رنگ

✔️ قطعی

✔️ کاهش برد انتقال

شوند.

برای پروژه‌های حرفه‌ای بهتر است کابل متناسب با استاندارد دوربین و طول مسیر انتخاب شود.



قطع شدن تصویر در شب

اگر دوربین در روز تصویر دارد اما شب تصویر قطع می‌شود، یکی از اولین مواردی که باید بررسی شود منبع تغذیه و افت ولتاژ است.

علت این موضوع این است که با تاریک شدن محیط، LEDهای IR فعال شده و مصرف برق دوربین افزایش پیدا می‌کند.

اگر منبع تغذیه یا کابل برق توان کافی نداشته باشد، دوربین ممکن است خاموش شود.

دلایل احتمالی:

✔️ آداپتور ضعیف

✔️ منبع تغذیه مرکزی ضعیف

✔️ افت ولتاژ

✔️ کابل برق طولانی

✔️ خرابی مدار IR

✔️ مشکل برد تغذیه دوربین

اگر دوربین فقط شب‌ها قطع می‌شود، بهتر است ولتاژ را در همان زمان و نزدیک دوربین اندازه‌گیری کنید.



تصویر قطع و وصل می‌شود

قطع و وصل شدن تصویر معمولاً نشانه یک اتصال ناپایدار است.

مهم‌ترین موارد:

✔️ BNC شل

✔️ کابل آسیب‌دیده

✔️ آداپتور ضعیف

✔️ افت ولتاژ

✔️ فیش DC خراب

✔️ نویز

✔️ پورت DVR

✔️ خرابی برد دوربین

✔️ طول بیش از حد کابل

یک روش ساده برای تشخیص این است که دوربین را با کابل و منبع تغذیه کاملاً سالم در کنار DVR تست کنید.

اگر در این حالت تصویر کاملاً پایدار بود، مشکل در مسیر نصب‌شده قرار دارد.



تصویر برفکی دوربین HD

در دوربین‌های HD، تصویر برفکی یا دارای نویز می‌تواند به دلیل ضعف سیگنال یا اختلال در مسیر انتقال باشد.

موارد زیر بررسی شوند:

✔️ کابل کواکسیال

✔️ BNC

✔️ اتصال زمین

✔️ منبع تغذیه

✔️ مسیر عبور کابل

✔️ نزدیکی کابل تصویر به کابل برق

✔️ کیفیت کابل

✔️ تجهیزات جانبی

در راهنمای نگهداری HDCVI داهوا نیز نزدیکی کابل‌کشی به منابع قوی برق و تجهیزات ایجادکننده تداخل به عنوان یکی از عوامل مهم اختلال تصویر مطرح شده است.



خطوط افقی یا عمودی روی تصویر

اگر روی تصویر خطوط افقی یا عمودی دیده می‌شود، مشکل می‌تواند از نویز، تغذیه یا کابل باشد.

خصوصاً اگر کابل تصویر در کنار کابل برق فشارقوی، موتور، ترانس، آسانسور یا تجهیزات صنعتی عبور کرده باشد، احتمال تداخل افزایش پیدا می‌کند.

برای عیب‌یابی:

✔️ مسیر کابل را بررسی کنید.

✔️ کابل تصویر را از کابل برق جدا کنید.

✔️ منبع تغذیه را تست کنید.

✔️ دوربین را با کابل کوتاه آزمایش کنید.

✔️ BNCها را بررسی کنید.



موج‌دار شدن تصویر

اگر تصویر حالت موج‌دار دارد یا خطوط متحرک روی آن دیده می‌شود، احتمال وجود تداخل الکتریکی وجود دارد.

این مشکل ممکن است از موارد زیر ایجاد شود:

✔️ منبع تغذیه نامناسب

✔️ اختلاف پتانسیل زمین

✔️ عبور کابل از کنار برق

✔️ تجهیزات صنعتی

✔️ موتور و ترانس

✔️ اتصال نامناسب بدنه یا شیلد

در محیط‌های دارای نویز زیاد، مسیر کابل‌کشی و نحوه تغذیه دوربین اهمیت بسیار زیادی دارد.



تصویر سیاه و سفید شده است

اگر دوربین HD به جای تصویر رنگی، تصویر سیاه و سفید نشان می‌دهد، ابتدا تنظیمات Day/Night و شرایط نور محیط را بررسی کنید.

اما اگر تصویر در شرایط عادی باید رنگی باشد، موارد زیر نیز بررسی شوند:

✔️ نوع سیگنال

✔️ تنظیمات دوربین

✔️ کابل

✔️ DVR

✔️ نور محیط

✔️ خرابی سنسور یا برد

در برخی ترکیب‌های دوربین و DVR نیز انتخاب نادرست استاندارد سیگنال می‌تواند باعث نمایش نادرست تصویر شود.



تصویر تار شده است

تار شدن تصویر همیشه به معنی خرابی DVR نیست.

دلایل احتمالی:

✔️ کثیف بودن لنز

✔️ بخار روی شیشه

✔️ خراش شیشه محافظ

✔️ فوکوس نامناسب

✔️ خرابی لنز

✔️ نور شدید

✔️ تنظیمات تصویر

ابتدا لنز و شیشه محافظ را بررسی و تمیز کنید.



تصویر دوربین رنگ غیرطبیعی دارد

اگر رنگ‌ها طبیعی نیستند، موارد زیر بررسی شوند:

✔️ White Balance

✔️ تنظیمات تصویر DVR

✔️ نور محیط

✔️ کابل

✔️ BNC

✔️ نوع سیگنال

✔️ خرابی سنسور

اگر مشکل فقط در یک دوربین وجود دارد، احتمال خرابی همان دوربین یا مسیر کابل بیشتر است.



تصویر فقط در یک کانال قطع شده است

اگر فقط یک کانال DVR Video Loss نشان می‌دهد، ابتدا همان کانال را بررسی کنید.

ترتیب پیشنهادی:

دوربین → برق → کابل → BNC → پورت DVR

یک دوربین سالم را روی همان کانال تست کنید.

اگر دوربین سالم نیز تصویر نداد، مشکل احتمالاً از کابل یا پورت DVR است.

اگر دوربین سالم تصویر داد، احتمال خرابی دوربین قبلی بیشتر می‌شود.



چند دوربین همزمان قطع شده‌اند

اگر دو یا چند دوربین همزمان قطع شده‌اند، احتمال وجود یک مشکل مشترک بیشتر است.

بررسی کنید:

✔️ آیا همه دوربین‌ها از یک منبع تغذیه استفاده می‌کنند؟

✔️ آیا کابل‌ها از یک مسیر مشترک عبور می‌کنند؟

✔️ آیا دوربین‌ها به کانال‌های یک بخش خاص DVR متصل هستند؟

✔️ آیا منبع تغذیه مرکزی دچار مشکل شده است؟

اگر تمام دوربین‌ها از یک منبع تغذیه مرکزی استفاده می‌کنند و چند دوربین همزمان قطع شده‌اند، منبع تغذیه باید یکی از اولین موارد بررسی باشد.



تمام دوربین‌ها Video Loss دارند

اگر تمام دوربین‌ها همزمان Video Loss شده‌اند، احتمال خرابی تک‌تک دوربین‌ها بسیار کم است.

ابتدا موارد زیر بررسی شوند:

✔️ برق DVR

✔️ منبع تغذیه دوربین‌ها

✔️ خروجی منبع تغذیه مرکزی

✔️ تنظیمات DVR

✔️ Channel Type

✔️ کابل‌های اصلی

✔️ خرابی DVR

✔️ Firmware

در راهنمای عیب‌یابی داهوا نیز برای Video Loss چند یا همه کانال‌ها، مواردی مانند Firmware، سیگنال ضعیف، طول کابل، توان تغذیه و خرابی سخت‌افزاری مطرح شده‌اند.



عیب یابی فیش DC دوربین

گاهی تصویر قطع شده اما مشکل از کابل تصویر نیست؛ بلکه برق به دوربین نمی‌رسد.

فیش DC را بررسی کنید.

ممکن است:

✔️ شل شده باشد.

✔️ اکسید شده باشد.

✔️ شکسته باشد.

✔️ سیم داخل آن قطع شده باشد.

✔️ قطب مثبت و منفی اشتباه شده باشد.

بهتر است برای تست، دوربین را با یک آداپتور سالم مستقیماً به برق متصل کنید.

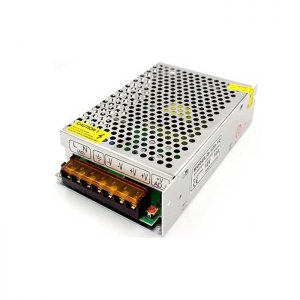

خرابی منبع تغذیه مرکزی

در پروژه‌هایی که چندین دوربین با یک منبع تغذیه مرکزی تغذیه می‌شوند، خرابی منبع می‌تواند باعث قطع همزمان چند دوربین شود.

برای مثال اگر 8 دوربین به یک منبع مرکزی متصل باشند و منبع دچار افت ولتاژ شود، ممکن است چند دوربین یا حتی همه آنها خاموش شوند.

در این حالت باید خروجی منبع تحت بار بررسی شود.



خرابی برد دوربین

اگر برق، کابل، فیش و DVR سالم باشند، احتمال خرابی خود دوربین مطرح می‌شود.

خرابی‌های سخت‌افزاری رایج شامل:

✔️ برد اصلی

✔️ سنسور تصویر

✔️ مدار تغذیه

✔️ مدار IR

✔️ لنز

✔️ پورت خروجی

✔️ قطعات آسیب‌دیده بر اثر نوسان برق

✔️ آسیب ناشی از رطوبت

است.

اگر دوربین با یک کابل و منبع تغذیه سالم و روی یک DVR سالم نیز تصویر ندارد، احتمال خرابی خود دوربین بسیار زیاد است.



آسیب دیدن دوربین بر اثر نوسان برق

نوسان و افزایش ناگهانی ولتاژ می‌تواند به مدار تغذیه دوربین آسیب بزند.

در برخی موارد دوربین بلافاصله خاموش می‌شود و در بعضی موارد ابتدا دچار قطع و وصل شدن تصویر می‌شود.

برای کاهش این ریسک، استفاده از:

✔️ محافظ برق مناسب

✔️ UPS برای تجهیزات حساس

✔️ منبع تغذیه استاندارد

✔️ سیستم ارت مناسب

می‌تواند مفید باشد.

راهنمای نصب داهوا نیز استفاده از UPS برای تأمین برق پایدار DVR و تجهیزات جانبی را توصیه می‌کند.

خرابی DVR و قطع شدن تصویر

گاهی مشکل از دوربین‌ها نیست و خود DVR دچار مشکل شده است.

علائم احتمالی خرابی DVR:

✔️ چند کانال همزمان قطع می‌شوند.

✔️ دستگاه مرتب Restart می‌شود.

✔️ تصویر روی مانیتور فریز می‌شود.

✔️ DVR داغ می‌کند.

✔️ هارد شناسایی نمی‌شود.

✔️ پورت‌های BNC کار نمی‌کنند.

✔️ تنظیمات ذخیره نمی‌شوند.

✔️ دستگاه روشن نمی‌شود.

در این شرایط باید برق ورودی، آداپتور، هارد، تهویه و در نهایت سخت‌افزار DVR بررسی شود.

DVR مرتب Restart می‌شود

Restart شدن مداوم DVR می‌تواند به مشکلات مختلفی مربوط باشد:

✔️ منبع تغذیه ضعیف

✔️ آداپتور خراب

✔️ هارددیسک معیوب

✔️ کابل SATA

✔️ گرمای بیش از حد

✔️ خرابی برد اصلی

✔️ Firmware

در برخی دستگاه‌ها، جدا کردن هارد و تست مجدد دستگاه می‌تواند برای تشخیص نقش HDD مفید باشد؛ پشتیبانی داهوا نیز خرابی هارد، ناپایداری ورودی برق و مشکلات سخت‌افزاری را از عوامل Restart یا Shutdown ناگهانی می‌داند.



DVR روشن است اما تصویر مانیتور ندارد

اگر خود DVR روشن می‌شود اما روی مانیتور تصویر ندارید، الزاماً مشکل دوربین‌ها نیست.

موارد زیر را بررسی کنید:

✔️ کابل HDMI

✔️ کابل VGA

✔️ ورودی صحیح مانیتور

✔️ رزولوشن خروجی DVR

✔️ سلامت مانیتور

✔️ خروجی تصویر DVR

اگر رزولوشن تنظیم‌شده DVR توسط مانیتور پشتیبانی نشود، ممکن است تصویر نمایش داده نشود.



دوربین تصویر دارد اما ضبط نمی‌کند

این مشکل با Video Loss متفاوت است.

اگر Live View تصویر دارد اما Playback چیزی نشان نمی‌دهد، باید بخش ضبط بررسی شود.

موارد مهم:

✔️ وضعیت HDD

✔️ برنامه Record

✔️ حالت ضبط

✔️ فضای هارد

✔️ Overwrite

✔️ Motion Detection

✔️ تنظیم تاریخ و ساعت

✔️ سلامت هارد

اگر ضبط بر اساس Motion تنظیم شده باشد، نبودن حرکت در محدوده تعریف‌شده می‌تواند باعث شود تصویر به صورت دائمی ضبط نشود.



خرابی هارد DVR

اگر DVR تصویر زنده دارد اما ضبط انجام نمی‌شود، وضعیت HDD را بررسی کنید.

علائم خرابی هارد:

✔️ HDD شناسایی نمی‌شود.

✔️ دستگاه کند شده است.

✔️ Playback انجام نمی‌شود.

✔️ DVR Restart می‌شود.

✔️ خطای Storage مشاهده می‌شود.

✔️ مدت نگهداری تصاویر غیرطبیعی شده است.

در این شرایط باید اتصال SATA، کابل برق هارد و خود HDD بررسی شود.

قطع شدن تصویر بعد از چند ساعت

اگر دوربین بلافاصله قطع نمی‌شود و بعد از چند ساعت از دسترس خارج می‌شود، مشکل می‌تواند ناشی از گرما یا ناپایداری برق باشد.

موارد زیر را بررسی کنید:

✔️ دمای محیط

✔️ دمای DVR

✔️ آداپتور

✔️ منبع تغذیه

✔️ دوربین

✔️ افت ولتاژ

✔️ کابل

✔️ تهویه

به‌خصوص اگر مشکل در ساعات گرم روز رخ می‌دهد، دما را جدی بگیرید.



دوربین بعد از جابه‌جایی قطع شده است

اگر بعد از جابه‌جایی دوربین یا تعمیرات ساختمان تصویر قطع شده، ابتدا اتصالات را بررسی کنید.

ممکن است:

✔️ BNC کشیده شده باشد.

✔️ کابل از داخل دیوار آسیب دیده باشد.

✔️ فیش جدا شده باشد.

✔️ کابل برق قطع شده باشد.

✔️ آداپتور جابه‌جا شده باشد.

✔️ کانال DVR تغییر کرده باشد.



روش حرفه‌ای تست دوربین HD

برای اینکه سریع بفهمید مشکل از دوربین است یا کابل، یک تست مستقیم انجام دهید.

دوربین را با:

یک کابل کواکسیال کوتاه سالم + یک آداپتور سالم + یک فیش سالم

مستقیماً به DVR وصل کنید.

اگر تصویر ایجاد شد:

دوربین سالم است.

در نتیجه باید کابل‌کشی اصلی، BNC، منبع تغذیه و مسیر نصب بررسی شود.

اگر تصویر ایجاد نشد، دوربین را روی یک کانال دیگر DVR تست کنید.

اگر باز هم تصویر نداشت، احتمال خرابی دوربین افزایش پیدا می‌کند.



روش تست خرابی پورت DVR

برای بررسی پورت DVR:

1. یک دوربین سالم انتخاب کنید.

2. آن را با کابل سالم به کانال موردنظر متصل کنید.

3. اگر تصویر آمد، پورت سالم است.

4. اگر تصویر نیامد، همان دوربین را به کانال دیگری منتقل کنید.

5. اگر در کانال دیگر تصویر آمد، پورت قبلی احتمالاً مشکل دارد.

این تست یکی از ساده‌ترین روش‌های تشخیص خرابی DVR است.



جدول کامل عیب یابی دوربین HD و DVR

مشکل	علت احتمالی	راهکار
Video Loss	برق یا کابل	بررسی برق و کابل
یک دوربین قطع است	BNC، کابل یا دوربین	تست کابل و پورت
همه دوربین‌ها قطع هستند	منبع یا DVR	بررسی تجهیزات مشترک
دوربین شب قطع می‌شود	افت ولتاژ	بررسی منبع و کابل
تصویر قطع و وصل می‌شود	اتصال ناپایدار	بررسی BNC و برق
تصویر برفکی است	کابل یا نویز	تست کابل و مسیر
خطوط روی تصویر است	تداخل برق	جداسازی مسیر کابل
تصویر موج‌دار است	نویز/زمین	بررسی تغذیه و کابل
تصویر سیاه است	سیگنال یا تنظیمات	بررسی نوع سیگنال
تصویر سیاه و سفید است	تنظیمات/سیگنال	بررسی Day/Night و استاندارد
تصویر تار است	لنز	تمیز کردن و فوکوس
دوربین در DVR شناسایی نمی‌شود	استاندارد ناسازگار	بررسی HDCVI/AHD/TVI
کانال خاصی تصویر ندارد	پورت DVR	جابه‌جایی کانال
ضبط انجام نمی‌شود	HDD یا Record	بررسی هارد و برنامه ضبط
DVR Restart می‌شود	برق/HDD/گرما	تست منبع و HDD
DVR روشن است ولی مانیتور تصویر ندارد	HDMI/VGA	بررسی کابل و Resolution
تصویر بعد از چند ساعت قطع می‌شود	گرما یا برق	بررسی دما و تغذیه
چند دوربین همزمان قطع می‌شوند	منبع مرکزی	بررسی PSU
کیفیت تصویر افت کرده	کابل/سیگنال	تست کابل و مسیر
تصویر نویز دارد	تداخل الکتریکی	اصلاح مسیر کابل



چک لیست سریع عیب یابی دوربین HD

برای عیب‌یابی سریع، این ترتیب را دنبال کنید:

1. برق دوربین را بررسی کنید

ولتاژ و منبع تغذیه را بررسی کنید.

2. فیش DC را بررسی کنید

اتصال برق را کنترل کنید.

3. BNC را بررسی کنید

مغزی، شیلد و اتصال فیش را بررسی کنید.

4. کابل را تست کنید

با یک کابل سالم دوربین را آزمایش کنید.

5. پورت DVR را تغییر دهید

دوربین را به یک کانال سالم منتقل کنید.

6. نوع سیگنال را بررسی کنید

HDCVI، AHD، TVI یا CVBS بودن دوربین را بررسی کنید.

7. دوربین را مستقیم تست کنید

با کابل کوتاه و منبع سالم، دوربین را نزدیک DVR آزمایش کنید.

8. منبع تغذیه مرکزی را بررسی کنید

اگر چند دوربین قطع هستند، PSU را بررسی کنید.

9. نویز و مسیر کابل را بررسی کنید

کابل تصویر را از منابع قوی برق و تجهیزات نویززا دور کنید.

10. خود دوربین و DVR را بررسی کنید

اگر تمام مراحل سالم بود، احتمال خرابی سخت‌افزاری مطرح است.



چه زمانی مشکل از دوربین است؟

احتمال خرابی دوربین زمانی بیشتر می‌شود که:

✔️ برق دوربین سالم باشد.

✔️ آداپتور سالم باشد.

✔️ کابل سالم باشد.

✔️ BNC سالم باشد.

✔️ پورت DVR سالم باشد.

✔️ دوربین با یک کابل کوتاه نیز تصویر ندهد.

✔️ دوربین روی DVR یا کانال دیگری نیز تصویر نداشته باشد.

در این شرایط احتمال خرابی برد، سنسور، مدار تغذیه یا خروجی تصویر دوربین بالا است.



چه زمانی مشکل از DVR است؟

اگر چند دوربین سالم روی یک یا چند کانال مشخص تصویر ندهند، اما همان دوربین‌ها روی کانال‌های دیگر تصویر داشته باشند، احتمال خرابی پورت یا بخش ورودی DVR بیشتر است.

همچنین اگر DVR مرتب Restart شود، هارد را شناسایی نکند یا چندین کانال به شکل غیرعادی دچار مشکل شوند، باید خود دستگاه نیز بررسی شود.



جمع بندی

عیب‌یابی دوربین‌های HD و DVR باید مرحله‌به‌مرحله انجام شود. در بیشتر موارد، قبل از اینکه سراغ تعویض دوربین یا DVR بروید، باید برق، آداپتور، کابل کواکسیال، فیش BNC، فیش DC و پورت DVR بررسی شوند.

اگر مشکل فقط یک دوربین است، احتمال خرابی همان دوربین یا مسیر کابل آن بیشتر است. اگر چند دوربین با هم قطع شده‌اند، منبع تغذیه مرکزی، مسیر مشترک کابل‌ها و DVR باید بررسی شوند. همچنین در دوربین‌های HDCVI، AHD و TVI، انتخاب صحیح استاندارد سیگنال و سازگاری دوربین با DVR اهمیت زیادی دارد.

در نهایت، بهترین روش برای پیدا کردن علت قطعی این است که دوربین را با کابل کوتاه و سالم و منبع تغذیه سالم، مستقیماً کنار DVR تست کنید. اگر تصویر در این حالت نمایش داده شد، مشکل از دوربین نیست و باید مسیر کابل‌کشی، BNC، برق یا اتصالات محل نصب بررسی شود. اگر حتی در تست مستقیم نیز تصویر وجود نداشت، احتمال خرابی خود دوربین یا ناسازگاری سیگنال بیشتر خواهد بود.
